Pengertian plc

kali ini saya akan membahas tentang pengertian PLC dan perbedaan jenis-jenis PLC

langsung saja,

Programmable Logic Controllers (PLC) adalah komputer elektronik yang mudah digunakan (user friendly) yang memiliki fungsi kendali untuk berbagai tipe dan tingkat kesulitan yang beraneka ragam [2].
Definisi Programmable Logic Controller menurut Capiel (1982) adalah :sistem elektronik yang beroperasi secara dijital dan didisain untuk pemakaian di lingkungan industri, dimana sistem ini menggunakan memori yang dapat diprogram untuk penyimpanan secara internal instruksi-instruksi yang mengimplementasikan fungsi-fungsi spesifik seperti logika, urutan, perwaktuan, pencacahan dan operasi aritmatik untuk mengontrol mesin atau proses melalui modul-modul I/O digital maupun analog [3].

Berdasarkan namanya konsep PLC adalah sebagai berikut :

1.      Programmable, menunjukkan kemampuan dalam hal memori untuk menyimpan program yang telah dibuat yang dengan mudah diubah-ubah fungsi atau kegunaannya.

2.      Logic, menunjukkan kemampuan dalam memproses input secara aritmatik dan logic (ALU), yakni melakukan operasi membandingkan, menjumlahkan, mengalikan, membagi, mengurangi, negasi, AND, OR, dan lain sebagainya.

3.      Controller, menunjukkan kemampuan dalam mengontrol dan mengatur proses sehingga menghasilkan output yang diinginkan.
PLC ini dirancang untuk menggantikan suatu rangkaian relay sequensial dalam suatu sistem kontrol. Selain dapat diprogram, alat ini juga dapat dikendalikan, dan dioperasikan oleh orang yang tidak memiliki pengetahuan di bidang pengoperasian komputer secara khusus. PLC ini memiliki bahasa pemrograman yang mudah dipahami dan dapat dioperasikan bila program yang telah dibuat dengan menggunakan software yang sesuai dengan jenis PLC yang digunakan sudah dimasukkan.Alat ini bekerja berdasarkan input-input yang ada dan tergantung dari keadaan pada suatu waktu tertentu yang kemudian akan meng-ON atau meng-OFF kan output-output. 1 menunjukkan bahwa keadaan yang diharapkan terpenuhi sedangkan 0 berarti keadaan yang diharapkan tidak terpenuhi. PLC juga dapat diterapkan untuk pengendalian sistem yang memiliki output banyak.

  Fungsi dan kegunaan PLC sangat luas. Dalam prakteknya PLC dapat   dibagi secara umum dan secara khusus [4].

  Secara umum fungsi PLC adalah sebagai berikut:

1. Sekuensial Control. PLC memproses input sinyal biner menjadi output yang digunakan untuk keperluan pemrosesan teknik secara berurutan (sekuensial), disini PLC menjaga agar semua step atau langkah dalam proses sekuensial berlangsung dalam urutan yang tepat.

2. Monitoring Plant. PLC secara terus menerus memonitor status suatu sistem (misalnya temperatur, tekanan, tingkat ketinggian) dan mengambil tindakan yang diperlukan sehubungan dengan proses yang dikontrol (misalnya nilai sudah melebihi batas) atau menampilkan pesan tersebut pada operator.

Sedangkan fungsi PLC secara khusus adalah dapat memberikan input ke CNC (Computerized Numerical Control). Beberapa PLC dapat memberikan input ke CNC untuk kepentingan pemrosesan lebih lanjut. CNC bila dibandingkan dengan PLC mempunyai ketelitian yang lebih tinggi dan lebih mahal harganya. CNC biasanya dipakai untuk proses finishing, membentuk benda kerja, moulding dan sebagainya.

Prinsip kerja sebuah PLC adalah menerima sinyal masukan proses yang dikendalikan lalu melakukan serangkaian instruksi logika terhadap sinyal masukan tersebut sesuai dengan program yang tersimpan dalam memori lalu menghasilkan sinyal keluaran untuk mengendalikan aktuator atau peralatan lainnya.

Pada masa kini PLC dibagi menjadi beberapa tipe yang dibedakan berdasarkan ukuran dan kemampuannya. Dan PLC dapat dibagi menjadi jenis-jenis berikut

1.      Tipe compact

Ciri – ciri PLC jenis ini ialah :

a.    Seluruh komponen (power supply, CPU, modul input – output, modul komunikasi) menjadi satu

b.    Umumnya berukuran kecil (compact)

c.    Mempunyai jumlah input/output relatif sedikit dan tidak dapat diexpand

d.    Tidak dapat ditambah modul – modul khusus

Berikut ini contoh PLC compact dari AllenBradley.

Sumber : Allen Braley, PLC MicroLogix Catalogue

2.      Tipe modular

Ciri – ciri PLC jenis ini ialah :

a.    Komponen – komponennya terpisah ke dalam modul – modul

b.    Berukuran besar

c.    Memungkinkan untuk ekspansi jumlah  input /output (sehingga jumlah lebih banyak)

d.    Memungkinkan penambahan modul – modul khusus

Berikut ini contoh PLC modulardari Omron.

Sumber : OMRON, Programmable Controllers,http://kusuma-w-arya.blogspot.co.id/2013/05/pengertian-plc-dan-jenis-jenis-plc.html?m=1

 (OMRON : 2004)

PLTD [di buat oleh nikola,hendy,nita ]

Apa itu tenaga diesel        Pembangkit Listrik Tenaga Diesel (PLTD) adalah merupakan salah satu pembangkit listrik yang menggunakan generator sinkron (Alternator) sebagai pengkonversi energi mekanik menjadi energi listrik bolak-balik secara elektro magnet

PENGERTIAN

Pembangkit Listrik Tenaga Diesel (PLTD) ialah Pembangkit listrik yang menggunakan mesin diesel sebagai penggerak mula (prime mover). Prime mover merupakan peralatan yang mempunyai fungsi menghasilkan energi mekanis yang diperlukan untuk memutar rotor generator. Mesin diesel sebagai penggerak mula PLTD berfungsi menghasilkan tenaga mekanis yang dipergunakan untuk memutar rotor generator.
PLTD atau pembangkit listrik tenaga diesel adalah pembangkit listrik yang menggunakan mesin diesel sebagai prime mover (penggerak mula). Prime mover ini adalah peralatan yang berfungsi menghasilkan energi mekanis yang dibutuhkan untuk memutar rotor generator.

Pembangkit Listrik Tenaga Diesel biasanya digunakan untuk memenuhi kebutuhan listrik dalam jumlah beban kecil, terutama untuk daerah baru yang terpencil atau untuk listrik pedesaan dan untuk memasok kebutuhan listrik suatu pabrik.

sejarah

PLTD merupakan suatu instalasi pemabangkit listrik yang terdiri dari suatu unit pembangkit (SPD) dan sarana pembangkitan. Mesin Diesel adalah penggerak utama untuk mendapatkan energi listrik dan dikeluarkan oleh Generator . Pada mesin Diesel Energi Bahan bakar diubah menjadi energi mekanik dengan proses pembakaran di dalam mesin itu sendiri. Mesin Diesel pada saat ini sudah banyak mengalami perkembangan dalam pemakaian untuk angkutan darat dan laut, kemudian pembangkitan dalam daya kecil dan menengah bahkan sampai daya besar sudah ada yang menggunakannya. Untuk mempermudah dalam melakukan pemeliharaan Mesin Diesel para teknisi harus mempunyai dasar-dasar pengetahuan mengenai Mesin Diesel yang baik, agar setiap melakukan pemeliharaan para teknisi dapat memperlakukan setiap komponen yang berada dalam mesin, sesuai dengan konstruksinya

Yang dimaksud dengan Unit PLTD adalah kesatuan peralatan-peralatan utama dan alat-alat bantu serta perlengkapannya yang tersusun dalam hubungan kerja, membentuk sistem untuk mengubah energi yang terkandung didalam bahan bakar minyak menjadi tenaga mekanis dengan menggunakan mesin diesel sebagai penggerak utamanya.dan seterusnya tenaga mekanis tersebut oleh generator diubah menjadi tenaga listrik

Penggunaan Pembangkit Listrik Tenaga Diesel

Selain pemahaman tentang konstruksi mesin, sebagai dasar pengenalan mesin mau tidak mau pengetahuan tentang prinsip kerja Mesin Diesel harus dikuasai dengan baik. Dasar pengetahuan ini memudahkan untuk mengikuti setiap terjadi perkembangan tentang mesin yang semakin lama semakin dituntut lebih baik lagi dari segi kinerja, pemakaian bahan bakar, dimensi mesin, tingkat polusidan konstruksinya yang semakin kompak dan bobotnya ringan. Kemudian untuk mengatasi gangguan menjadi lebih mudah mendeteksi lebih awal akan terjadinya gangguan serta memudahkan menentukan jenis gannguan serta penanggulangannya.

Pembangkit Listrik Tenaga Diesel biasanya digunakan untuk memenuhi kebutuhan listrik dalam jumlah beban kecil, terutama untuk daerah baru yang terpencil atau untuk listrik pedesaan dan untuk memasok kebutuhan listrik suatu pabrik. Indonesia bisa menghemat penggunaan solar dengan memanfaatkan sekam (kulit biji padi) sebagai sumber energi pembangkit listrik tenaga diesel (PLTD). Enam kilogram sekam bisa diubah menjadi energi setara dengan satu liter solar. Selain hemat, penggunaan sekam juga mengurangi pencemaran udara.

Demikian dikatakan Direktur Pengembangan dan Komersial PT Indonesia Power Djuwarno saat jumpa pers peluncuran PLTD Sekam Haurgeulis di Jakarta, Jumat (29/8). Menurut Djuwarno, potensi sekam di Indonesia jika dimanfaatkan sebagai PLTD setara dengan 2,1 juta kiloliter solar atau senilai Rp3,5 triliun pertahun.

Djuwarno mengaku Indonesia Power telah membuat 10 unit peralatan gasifikasi yang mampu membakar sekam menjadi gas sebagai sumber energi bagi PLTD berdaya masing-masing 100 kilowatt. “Satu unit akan diujicobakan di Hauergeulis, Indramayu, Jawa Barat (Jabar), karena daerah tersebut merupakan lumbung padi di Jabar,” katanya.

Menurut Djuwarno, PLTD 100 kilowatt tersebut jika dioperasikan menggunakan solar murni maka per kilowatt jam (kwh) membutuhkan 0,30 liter solar. Jika dioperasikan menggunakan sekam padi, PLTD tersebut hanya membutuhkan 0,06 liter solar per kwh. “Solar masih dibutuhkan tetapi bisa dihemat sampai 80 persen,” paparnya. Djuwarno menyatakan penggunaan PLTD Sekam sangat cocok untuk diterapkan di Indonesia, khususnya pabrik penggilingan padi. Pasalnya, pabrik penggilingan padi selalu menghasilkan sekam yang selama ini dibuang begitu saja. Selain itu, perusahaan penggilingan padi juga harus mengeluarkan biaya untuk membuang sekam. “Dengan unit gasifikasi yang kita buat, sekam bisa dimanfaatkan sebagai sumber energi,” katanya seraya menyatakan harga satu unit gasifikasi Rp425 juta.

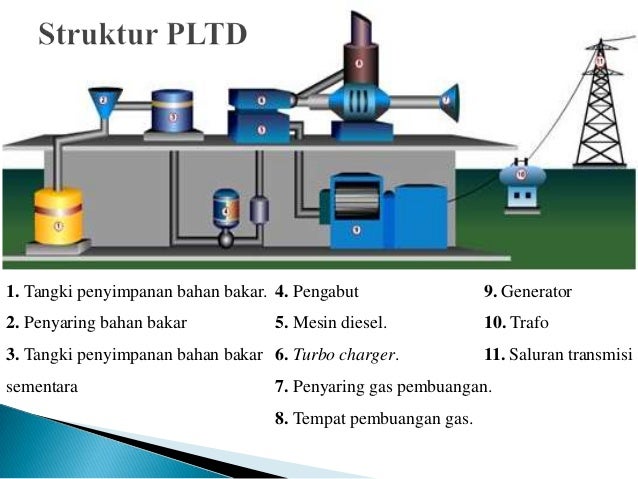

Bagian-bagian atau komponen-komponen PLTD

Komponen Komponen PLTD

Bagian-bagian utama PLTD adalah Kepala silinder (cylinder head), Blok mesin (engine block), Karter (carter/oil pan), dan generator. Mesin diesel berfungsi menghasilkan tenaga mekanis yang dipergunakan untuk memutar rotor generator.

Komponen-komponen penting mesin PLTD adalah :

1.   Mesin / motor

Merupakan komponen dasar dari mesin yang memperkuat daya. Mesin tersebut dirangkai dikopel langsung dengan generator.

2.   Sistem Bahan Bakar (Fuel System)

Termasuk tangki bahan bakar, pompa pemindah bahan bakar, saringan alat pemanas dan sambungan pipa kerja. Pompa pemindah bahn bakar membutuhkan pemindahan bahan bakar dari ujung perantara ke tangki penyimpan dan dari tangki penyimpan ke mesin. Saringan membutuhkan jaminan kebersihan bahan bakar. Alat pemanas untuk minyak diperlukan untuk lokasi yang mempunyai temperature yang dingin yang menganggu aliran fluida.

3.    Sistem Udara Masuk

Termasuk saringan udara, saluran pompa kompresor (bagian integral dari mesin). Kegunaan saringan udara adalah untuk membersihkan debu dari udara yang disuplai ke mesin, juga semua ini dapat menimbulkan kenaikan daya keluaran.

4.   Sistem Pembuangan Gas

Termasuk peredam dan penyambungan saluran. Temperatur pembuangan gas panasnya cukup tinggi, gas ini merupakan pemanas minyak atau persediaan udara pada mesin. Peredam mengurangi kegaduhan suara.

5.    Sistem Pendinginan (Cooler System)

Termasuk pompa-pompa pendingin, menara pendingin, perawatan air atau mesin penyaring dan sambungan pipa kerja. Kegunaan system pendinginan adalah untuk meningkatkan panas dari mesin silinder yang menyimpan temperature sislinder dalam tempat yang aman. Pompa mengedarkan air melewati silinder dan kepala selubung mengangkut panas. Sistem pendinginan membutuhkan sumber air, sebuah pompa dan tempat untuk pembuangan air panas, penyebaran air oleh mesin pendingin ini seperti dalam alat radiator, pendingin uap, menara pendingin, penyemprot dan sebagainya.

6.   Sistem Pelumasan (lube oil system)

Termasuk pompa minyak pelumas, tangki minyak, penyaring, pendingin, alat pembersih dan sambungan pipa kerja. Fungsi sistem pelumasan yaitu untuk mengurangi pergeseran dari bagian yang bergerak dan mengurangi pemakaian dan sobekan bagian-bagian mesin.

7.    Sistem Penggerak Mula

Termasuk aki, tangki hampa udara, starter sendiri dan sebagainya. Fungsi sistem penggerak mula adalah menjalankan mesin. Sistem ini memungkinkan mesin pada awalnya berputar dan berjalan sampai terjadi pembakaran dan unit meninggalkannya
prinsip kerja komponen [PLTD]

ž Prinsip Kerja PLTD

1.    Bahan bakar di dalam tangki penyimpanan bahan bakar dipompakan  dalam penyimpanan sementara namun sebelumnya disaring terlebih dahulu. Kemudian disimpan di dalam tangki penyimpanan sementara (daily tank).Jika bahan bakar adalah bahan bakar minyak (BBM) maka bahan bakar dari daily tank dipompakan ke Pengabut (nozzel), di sini bahan bakar dinaikan temperaturnya hingga manjadi kabut. Sedangkan jika bahan bakar adalah bahan bakar gas (BBG) maka dari daily tank dipompakan ke convertion kit (pengatur tekanan gas) untuk diatur tekanannya.

2.    Menggunakan kompresor udara bersih dimasukan ke dalam tangki udara start melalui saluran masuk (intake manifold) kemudian dialirkan ke turbocharger. Di dalam turbocharger tekanan dan temperatur udara dinaikan terlebih dahulu. Udara yang dialirkan pada umumnya sebesar 500 psi dengan suhu mencapai ±600°C.

3.    Udara yang bertekanan dan bertemperatur tinggi dimasukan ke dalam ruang bakar (combustion chamber).

4.    Bahan bakar dari convertion kit (untuk BBG) atau nozzel (untuk BBM) kemudian diinjeksikan ke dalam ruang bakar (combustion chamber)

 5.    Di dalam mesin diesel terjadi penyalaandimanfaatkan di dalam silinder pada tekanan yang tinggi (35 - 50 atm), sehingga temperatur di dalam silinder naik. Dan pada saat itu bahan  sendiri, karena proses kerjanya berdasarkan udara murni yang bakar disemprotkan dalam silinder yang bertemperatur dan bertekanan tinggi melebihi titik nyala g dihasilkan maka pada penghantar tersebut akan diinduksikan gaya gerak listrik

ž6.    Ledakan pada ruang bakar tersebut menggerak torak/piston yang kemudian pada poros engkol dirubah menjadi energi mekanis. Tekanan gas hasil pembakaran bahan bakar dan udara akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating). Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol (crank shaft). Dan sebaliknya gerak rotasi poros engkol jugs diubah menjadi gerak bolak-balik torak pada langkah kompresi.

7.    Poros engkol mesin diesel digunakan untuk menggerakan poros rotor generator. Pada generator energi mekanis ini dirubah menjadi energi listrik sehingga terjadi gaya gerak listrik (ggl).  Ggl terbentuk berdasarkan hukum faraday. “Hukum faraday menyatakan bahwa jika suatu penghantar berada dalam suatu medan magnet yang berubah-ubah dan penghantar tersebut memotong gais-garis gaya magnet yan                             8.    Tegangan yang dihasilkan generator dinaikan tegangannya menggunakan trafo step up agar energi listrik yang dihasilkan sampai ke beban. Prinsip kerja trafo berdasarkan hukum ampere dan hukum faraday yaitu arus listrik dapat menimbulkan medan magnet dan medan magnet dapat menimbulkan arus listrik. Jika pada salah satu sisi kumparan pada trafo dialiri arus bolak-balik maka timbul garis gaya magnet berubah-ubah pada kumparan terjadi induksi. Kumparan sekunder satu inti dengan kumparan primer akan menerima garis gaya magnet dari primer yang besarnya berubah-ubah pula, maka di sisi sekunder juga timbul induksi, akibatnya antara dua ujung kumparan terdapat beda tegangan.

ž9.   Menggunakan saluran transmisi energi listrik dihasilkan/dikirim ke beban. Di sisi beban tegangan listrik diturunkan kembali menggunakan trafo step down (jumlah lilitan sisi primer lebih banyak dari jumlah lilitan sisi





Kelebihan PLTD

• Penggunaan bahan bakar menentukan tingkat efisiensi pembakaran dan prosesnya.lokasi bisa dimana saja (pantai sampai pegunungan) dengan kapasitas bisa disesuaikan, malahan di desa terpencil dengan pengguna sedikit,
• Respon beban cepat sehingga bagus buat beban puncak (18.00-22.00), start up cepat
• Effisiensi tinggi
• Investasi murah, cepat konstruksinya, cocok untuk daerah2 yang tidak ada air
• Plan lay out sederhana.
• Sistem bahan bakar sederhana.
• Bisa ditempatkan dekat dengan pusat beban.
• Bisa distart dengan mudah dan cepat dan dibebani dalam waktu singkat.
• Tidak ada stand-by losses.
• Tidak memerlukan air pendingin yang banyak.
• Dimensi PLTD lebih kecil dibanding PLTU untuk kapasitas yang sama.
• Cara pengoprasian mudah dan memerlukan operator yang sedikit.
• Effisiensi termal PLTD lebih besar dibanding PLTU untuk kapasitas yang sama.
• menggunakan sumber daya alam terbatas/tak terbaharukan/fosil

Kekurangan PLTD

• Tidak ramah lingkungan,kapasitas bisa hanya sampai puluhan MW
• Tidak cocok jg untuk base load (beban dasar/harian)
• Harga solar mahal ( solar sebagai bahan bakar utama PLTD ).
• Biaya pelumas tinggi.
• Tidak bisa dibebani overload pada waktu yang panjang.
• Kapasitas PLTD kecil.
